У меня есть Game Boy, что с ним можно сделать?
- 27.07.2020 — Обновил информацию о IPS дисплеях от funnyplaying для DMG и Pocket. Внёс мелкие правки в текст. Добавил фотографий.
- 27.02.2020 — Добавил информацию о DMG ips и других дисплеях для ЧБ геймбоев, о GBC ips дисплее, обновил карту моддинга, внес мелкие изменения в текст.
- 19.09.2019 — Добавил информацию о IPS экране для GBA SP
- 07.09.2019 — Немного переоформил и дополнил статью! Добавил инфу о GBA IPS V2
Мне регулярно пишут на авито и в ВК сообщения подобного плана —
« у меня есть вот такой gameboy, можно там сделать вооот такой мод? А что можно? А почему? А вот так? А сяк?
Попробую описать что можно сделать и с каким конкретно геймбоем. Из популярных и часто используемых модов, про всякую экзотику возможно в следующем материале.
Для тех кому лень читать сделал картинку (кликабельна):
Самые актуальные и часто устанавливаемые модификации в ЧБ геймбоях это подсветка + biversion mod и pro sound. Набирают популярность IPS дисплеи.
Что такое bivert?

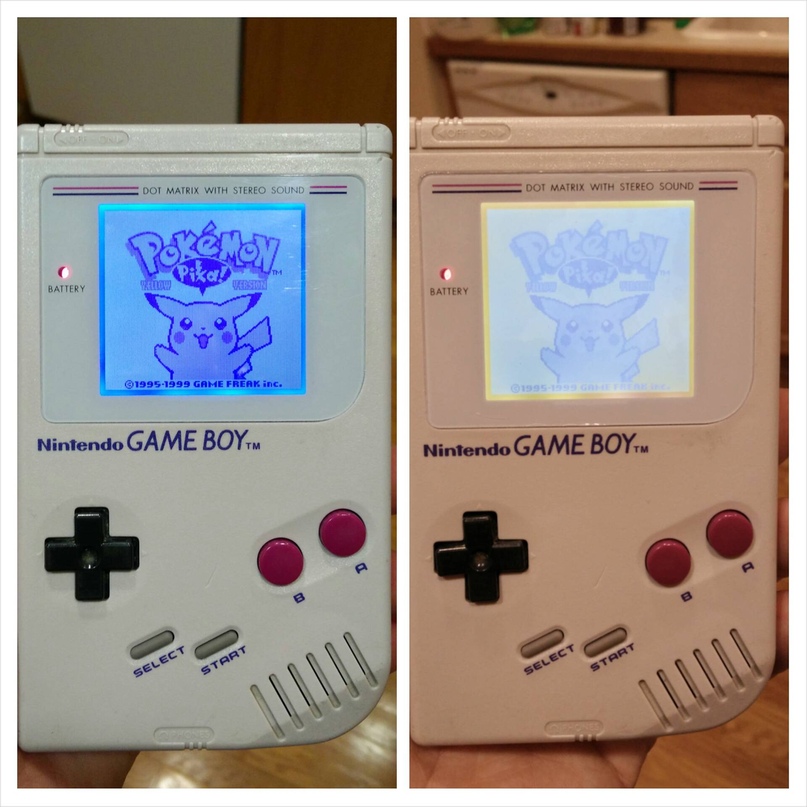

«Biversion mod» — двойная инверсия изображения экрана.
Один раз изображение инвертируется при помощи установки дополнительной микросхемы, картинка получается как негатив. Далее её ещё раз инвертируют при помощи замены поляризационной плёнки на экране, как результат — ощутимое повышение контрастности. Я считаю, что подсветка без биверта пустое занятие.
Это актуально только для чёрно-белых геймбоев («Кирпича», «гроба» — DMG 01 и Pocket). Теоретически можно в GB Light сделать биверт мод, а ещё заменить его фирменную электролюминисцентную подсветку на светодиодную. Но тогда он просто превратится в покет с подсветкой. Т.к вещь редкая — не трогайте его, оставьте как есть.
Экраны с подсветкой
Недавно появились IPS дисплеи для DMG и pocket с подсветкой и кучей цветовых схем, на данный момент лучшие варианты от китайцев (funnyplaying.com), ожидаются новые модели и от Бена.
Мы имеем следующий модельный ряд:

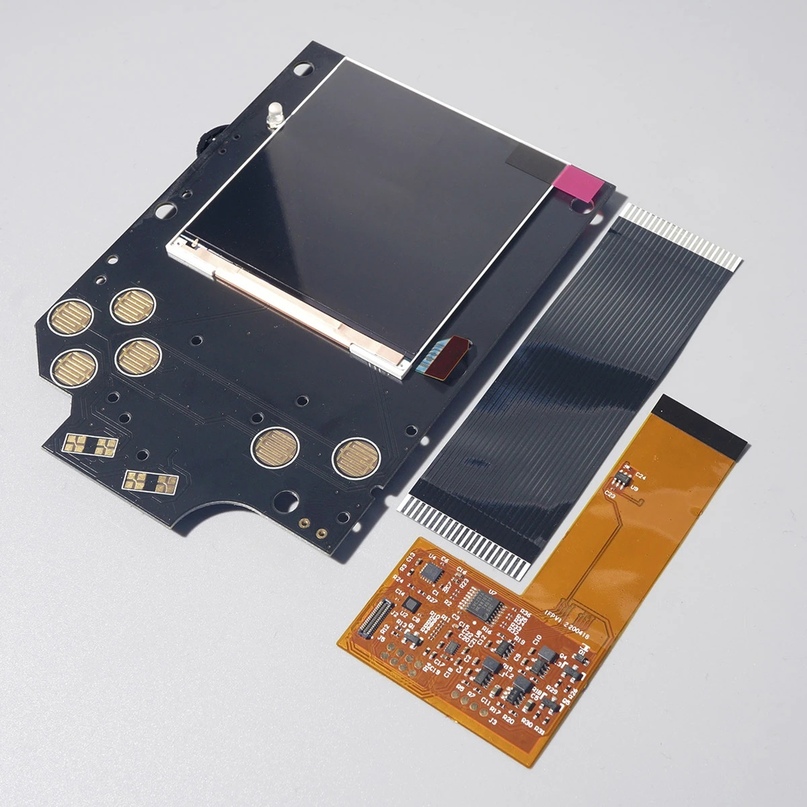

- полноразмерный дисплей для DMG от funnyplaying, находится на алике по запросу «FUNNYPLAYING DMG RETRO PIXEL IPS». Лучший вариант, размер чуть больше оригинала, позволяет менять цветовую палитру, включать и отключать режим имитации пиксельной сетки. Но нужно искать последнюю версию. С первой как всегда косяки — перепутана последовательность двух оттенков серого из-за чего некоторые игры плохо выглядят. Самая новая версия идёт с квадратным экраном (устаревшие модели с прямоугольным).
последняя версия ips дисплея для DMG-01 от funnyplaying
2. tft экран для DMG в чуть уменьшеном масштабе (находится по запросу «game boy backlight»). (Устарело, не актуально для приобретения из-за появления IPS от funnyplaying)
3. tft Экран для Pocket в чуть уменьшеном масштабе (тот же дисплейный модуль, что и для DMG, можно найти по запросу «game boy backlight»). (Устарело, не актуально для приобретения из-за появления IPS от funnyplaying)

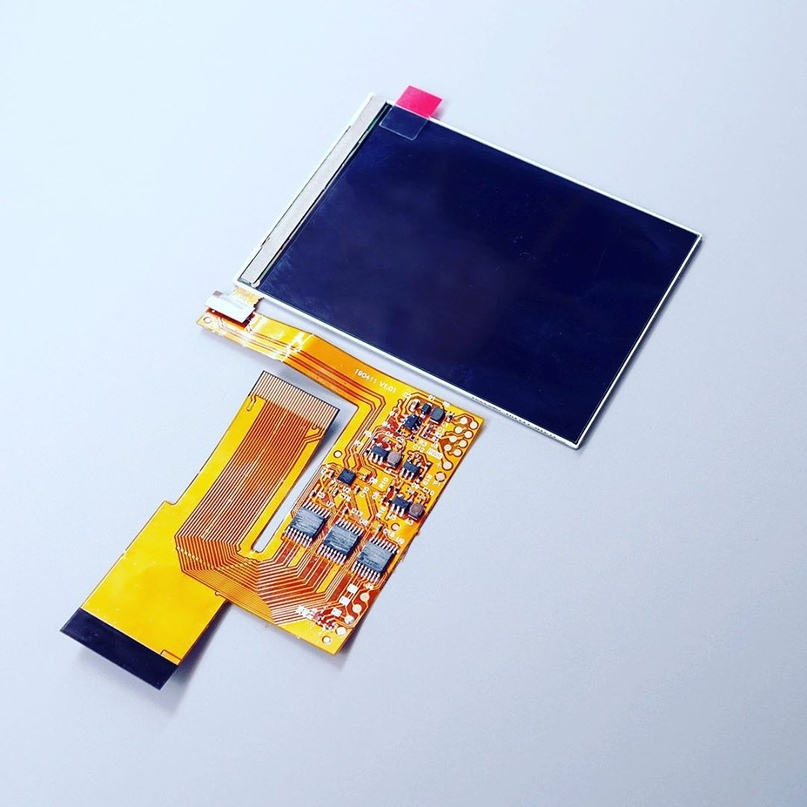

4. IPS Экран для Pocket от Funnyplaying в чуть увеличенном масштабе. На данный момент самый лучший вариант. Поддерживает разные цветовые палитры. Режим с имитацией пиксельной сетки и без неё.
Для уменьшенных дисплеев потребуется кастомная линза на экран.
Pro sound мод
Это установка линейного аудиовыхода. Т.е мы забираем звук минуя встроенный усилитель (звук будет идеально чистый, но тихий).
По идее это можно сделать на любом аппарате.
Аудио усилитель
Точно так же в любой геймбой можно установить и свой собственный аудио усилитель, для повышения громкости, главное чтобы хватило места. Один из популярных проектов (от нашего соотечественника кстати) — GBAmp3. Не смотря на название, он отлично подойдёт как в GBA, так и в GBC, Pocket, DMG-01. Но имхо не оправдано дорогой.
Аккумуляторы, micro usb, DC-DC, развязывающие конденсаторы
Аккумуляторы.
DMG-01 - замечательно вмещается огромный аккумулятор на 4 000 мАч, время работы с подсветкой — 35 часов. При этом совершенно не нужно резать корпус, только выточить отверстие под разъем зарядки.
GB Pocket - позволяет засунуть аккумулятор примерно на 1000 мАч, но пилить и резать — много, кропотливо впихивать плату зарядки и прочее.
Light — не трогай его, он и так прекрасен.
Для цветных геймбоев актуально с GBC и GBA, там история похожа на pocket. Разве что в GBC влезет аккумулятор побольше.
Micro usb
не обязательно микро, можно установить мини или type C разъемы для зарядки аккумуляторов. Всё что вы сможете придумать и физически туда вставить.
DC-DC
Для тех кто читает dc-dc, а в голове слышит AC-DC и вспоминает музыкальную группу:
DC-DC это преобразователь постоянного напряжения в … постоянное! Но другого уровня. В GB Pocket он берёт от батареек 3 вольта и превращает в 5 вольт для электроники и в 19 для экрана.
Установка стороннего dc-dc не всегда актуальна.
Game boy pocket с современным dc-dc конвертером, который устанавливается на 5в линию, начинает нормально работать с флеш картриджем, перестаёт «уходить» контраст. Я читал, что иногда и в GBA его ставят, совместно с экраном от SP 101 и аудио усилителем, якобы штатный не вывозит. Не изучал тему dc-dc и GBA. Для GBC или DMG мне кажется нет необходимости, ещё ни разу не видел, чтобы кто-то туда его ставил.
Развязывающие конденсаторы
Это установка дополнительных кондёров, для подавления шума и избавления от пульсаций подсветки и.т.п. Если вы не знаете куда их и зачем — не заморачивайтесь. Как мне кажется чаще всего их ставят в покет и DMG.
В GBP это даёт странный эффект — посторонний шум в динамике почти не уменьшается (говорят что становится лучше, я не услышал разницы), но время автономной работы увеличивается почти на час (лично замерял, так и есть). И контраст меньше плавает с штатным dc-dc при использовании 1.2в аккумуляторов.
Про подсветку в цветных геймбях
сразу и крупно:
Нельзя дёшево поставить подсветку в GBA или GBC. Если точнее, то вообще не надо устанавливать подсветку. Лучший и единственный нормальный вариант это выкинуть родной экран, установить ему на замену альтернативный. Дорого, зато качественно.
— Но я видел что-то там на али за ххх рублей!?
— ты видел комплект для установки фронтальной подсветки (frontlight mod), результат — говно, в процессе установки есть вероятность сделать ещё хуже.
Забейте, оно того не стоит.
Вот так выглядит хорошо получившийся frontlight mod на GBC, с GBA будет тоже самое:

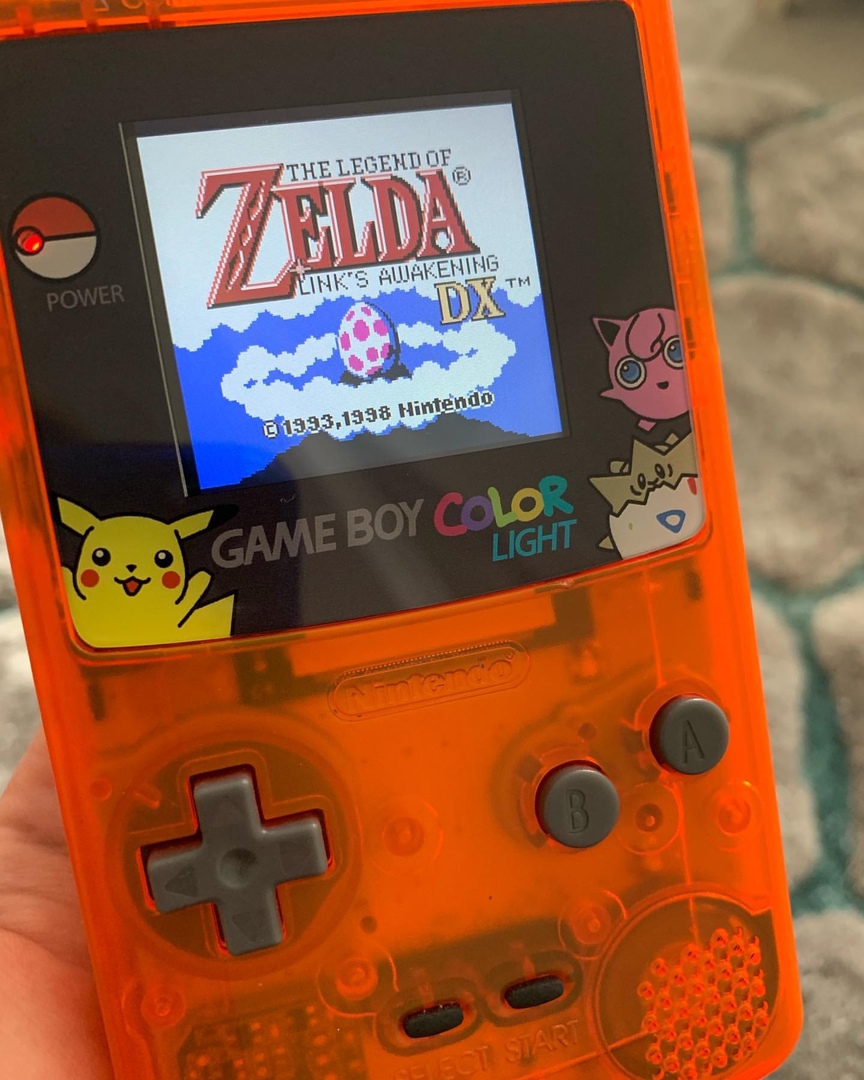

А теперь сравните с экраном от BennVenn или ips дислпеем от funnyplaying:
Для Game boy color я смог найти следующие дисплеи с подсветкой:
FreckleShack от bennvenn — у данного дисплея видимое поле чуть меньше оригинального.
GBC ips kit от funnyplayin — на данный момент самый лучший вариант, с картинкой в масштабе 1 к 1 от оригинала.
Про GBA / GBA SP
С экраном от GBA ситуация абсолютно такая же, как и с GBC — единственный адекватный вариант альтернативный экран. Про них чуть подробнее.
На данный момент доступны два варианта:
- Экран от GBA SP модели 101 (с выходом второй ревизии ips дисплея считаю его неактуальным и слишком дорогим).
- Экран от funnyplaying
Ещё есть дисплей называемый на реддите «gba taobao ips display» но где и как его брать я только догадываюсь, явно не массовая и трудно доступная вещь, о ней ничего не могу сказать.

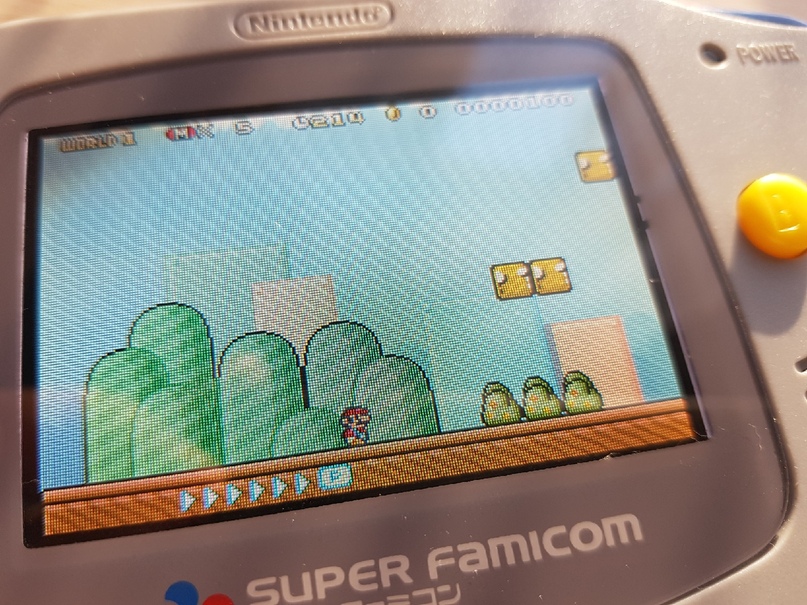

На фотографиях ниже сравнение ips экрана funnyplaying с SP-101, сначала ips дисплей, потом 101 и так чередуются:
Экран от funnyplaying дешевле, ярче, контрастней, пиксели идеально ровные, устанавливается ощутимо проще чем дисплей GBA SP-101. На данный момент (07.09.2019) выпущена вторая ревизия экрана (ips display V2), которая просто великолепна и абсолютно лишена ниже перечисленных недостатков.
IPS дисплей второй версии, он прекрасен!
ВНИМАНИЕ далее я перечислю недостатки которые касаются экрана первой версии! Funnyplaying обновили его до V2 и там всё гладко, все описанные ниже нюансы решены полностью!
Но я оставлю информацию о них, на случай если кто-то столкнётся с экраном первой версии. Или что-бы наоборот не столкнулся.
«нюансы» и особенности первой версии ips дисплея от funnyplaying:
— на высоких скоростях скроллинга появляется эффект «желе» задний фон немного плавает, в таких играх как марио или метроид — всё относительно нормально, слабо видно
— тиринг, его ещё реже видно чем желе. Всё это можно увидеть в ролике:
Я не тестировал этот экран во всех возможных ситуациях! По этому моё мнение может отличаться от вашего.
Экран от SP 101 не имеет тиринга и эффекта желе. У него другие нюансы. Он судя по видео немного шлейфит. Яркость и контраст ниже. Его установка более кропотливая и требует покупки дополнительных модулей, плюс сам экран дороже.
IPS дисплей V2 всем так понравился, что был выпущен и вариант для GBA SP
GBA Consolizer.
Кроме альтернативных экранов с подсветкой, GBA относительно недавно переделали в настольную консоль с HDMI.
Неплохой обзор на эту вундервафлю:
На этом я заканчиваю. Это не все существующие модификации, есть и беспроводные зарядки и блютуз-аудио, да всё что угодно, но если копать так глубоко, то придётся писать не статью, а целую книгу. Спасибо за внимание.
По мере появления новых материалов статья будет дополняться и обновляться!
